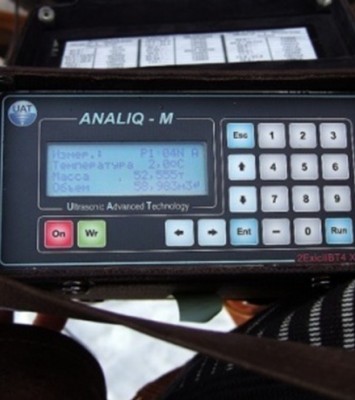

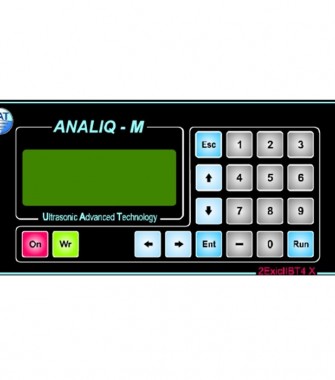

Уровнемер-анализатор портативный ANALIQ-M

01

Ультразвуковые уровнемеры-анализаторы ANALIQ-M предназначены для оперативных измерений в закрытых резервуарах уровня, температуры, плотности, типа и массы жидкостей, в том числе опасных для здоровья или находящихся под давлением (без вскрытия резервуаров, без остановки технологического процесса).

В комплект поставки входит программное обеспечение ANALIQ для обмена данными с компьютером

    • отсутствие контакта с внутренней средой резервуара
    • работа сквозь стенки резервуара толщиной до 50 mm
    • измерение не только уровня и объема, но и плотности, типа и массы жидкости
    • измерение для СУГ % соотношения пропан/бутан, давления и массы пара
    • малое потребление - время непрерывной работы
      до 200 часов от 8 батареек AA
    • взрывобезопасность
    • память на 999 результатов измерений
    • оперативность, простота использования
  • ANALIQ-M успешно применяются нефтетрейдерами, военизированной охраной, пожарно-страховыми компаниями, таможенными службами и другими фирмами, занимающимися транспортировкой, сопровождением и охраной для:

    • коммерческого учета нефтепродуктов , СУГ в железнодорожных (или авто-) цистернах, танк-контейнерах
    • выявления несоответствия задекларированному в накладной типу жидкости
    • измерения уровня подтоварной или надтоварной воды
    • для выявления несоответствия задекларированному типу жидкости

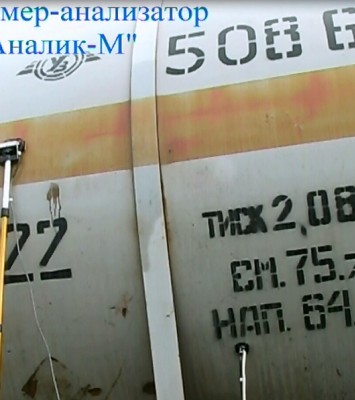

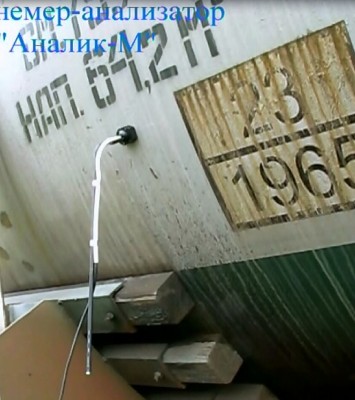

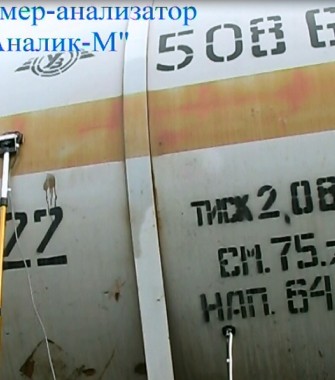

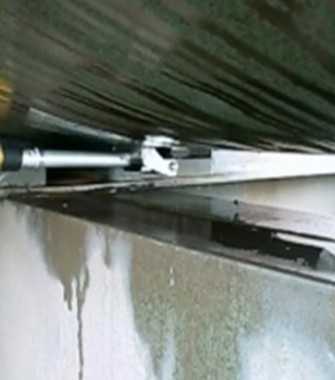

    С помощью прибора можно измерить целый железнодорожный состав с нефтепродуктами за 40-50 минут на любом участке пути, в том числе под контактной электросетью, без вскрытия цистерн, без проведения анализа в лаборатории.

    Система контроля массы и типа нефтепродуктов в цистернах ж.д. состава

    3sl

    Отрасли приминения

    — Нефтехимия
    — Химическая промышленность
    — Электростанции
    — Фармацевтика
    — Производство пищевых продуктов
    — Пивоварение, виноделие
    — Железная дорога
    — Транспортировка и хранение нефтепродуктов, аммиака, сжиженных газов

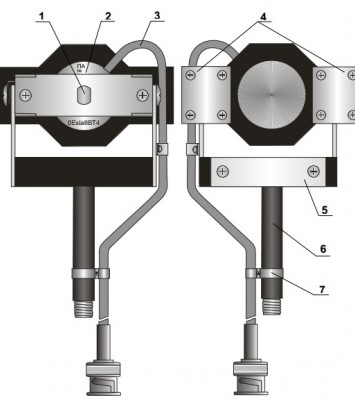

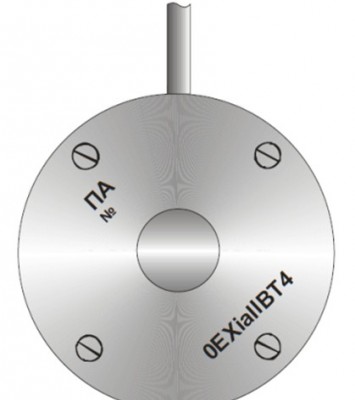

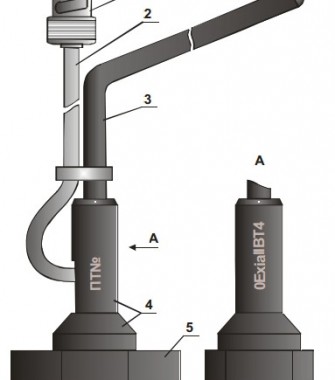

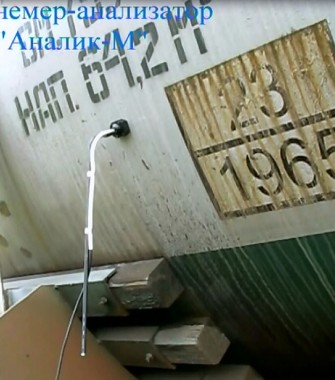

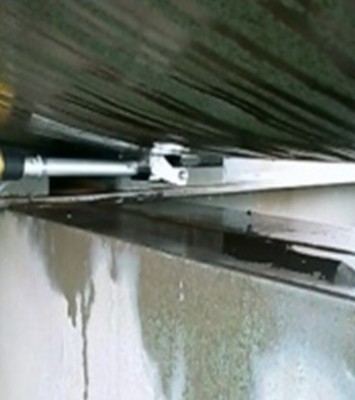

    • Способ крепления антенны и датчика температуры — магнитный
    • Толщина стенок резервуара, сквозь которые работает прибор —0-50 mm
    • Диапазон измеряемых уровней 30- 50000 mm
    • «Погрешность прибора» +/-1 mm в интервале 100-5000 mm
    • Время непрерывной работы до 200 часов (8 *AA)

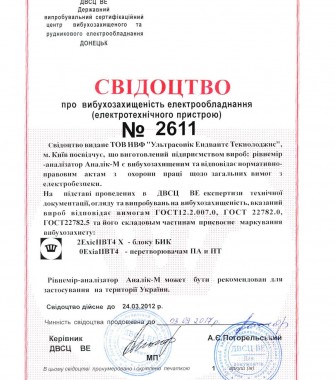

    • Маркировка взрывобезопасности ПА и ПТ — «0ЕхісIIBT4 Х»
    • Рабочая температура ПТ -30-50 0С/ ПА -50-+50 0С
    • Степень защиты IP54/IP65
    • Габаритные размеры прибора — (155х130х75) мм
  • Работа с уровнемером -анализатораом состоит из двух этапов:

    Измерение №1 (калибровка) - результатом измерения являются: величина скорости распространения звука в данной жидкости, тип жидкости и плотность жидкости при текущей температуре

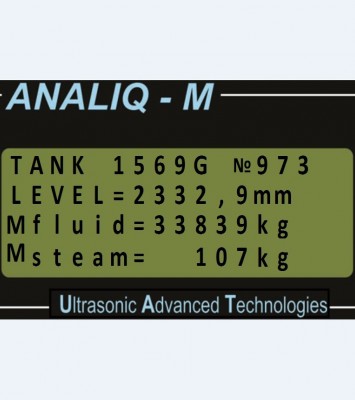

    Измерение №2 - результатом измерения являются:
    уровень жидкости, наличие подтоварной воды, объем и масса жидкости.

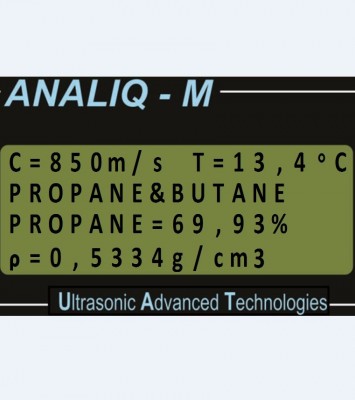

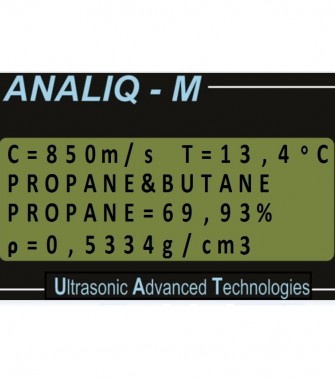

    Для смеси пропан/бутан дополнительно определяется соотношение пропан/бутан, давление, плотность и масса пара.

    Время одного измерения составляет 3-5 секунд

    Для сохранения высокой точности измерений необходимо выполнить измерение  слева и справа резервуара . Усреднение результатов устраняет погрешность, возникающая из-за негоризонтальности резервуара (цистерны).

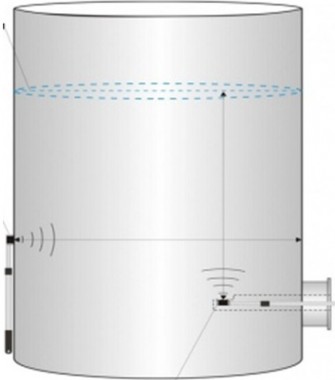

    Особенности проведения измерений вертикальных резервуаров, у которых нет доступа к к донной части, несколько отличается от порядка измерений горизонтальных резервуаров - измерение уровня осуществляется через вваренную во фланец трубу.

    Время одного цикла измерений, включая подготовку мест установки датчика температуры и антенны, их установку, калибровку и измерение уровня, не превышает  1-1,5 минут на цистерну (резервуар).

    В энергонезависимой памяти уровнемера-анализатора хранится:
    — более 60 калибровочных таблиц , в том числе практически для всех типов используемых на пространстве бывшего СНГ железнодорожных цистерн;

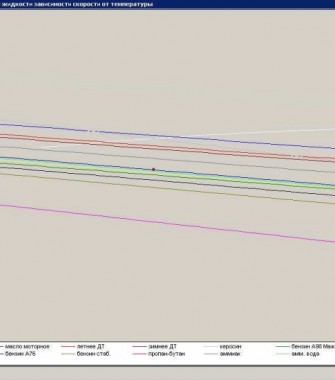

    — данные о свойствах для более, чем 40 типов жидкостей;
    — "База знаний" прибора может быть расширена более, чем в 2 раза.

SCADA ANALIQ-MS

03

Программный комплекс ANALIQ-MS предназначен для автоматизации технологических процессов перегруза и безопасного хранения нефтепродуктов и других жидкостей.

Комплекс разработан для создания измерительных систем на базе ультразвуковых стационарных уровнемеров-анализаторов жидкости ANALIQ-S.



    • непрерывный опрос приборов в режиме реального времени;
    • визуализация результатов измерений на экране компьютера в виде мнемосхем и графиков;
    • формирование команд (разрешение на налив, инсталяция - передача в энергонезависимую память прибора калибровочной таблицы резервуара и типа жидкости);
    • формирование предупредительной и аварийной сигнализации достижения предельных уровней;
    • передача данных в другие SCADA, системы аварийного оповещения, системы удаленного мониторинга;
    • экспорт данных в Excell для создания систем технического и коммерческого учета;
    • создание мнемосхем (горизонтальные и вертикальные резервуары, настройка аварийных уровней);
    • настройка конфигурации комплекса (порты обмена, скорость передачи данных и т.п.)
    • мониторинг работы комплекса

    3sl

  • От каждого прибора ANALIQ-S на мнемосхеме могут отображаться:

    • V — объем в литрах;
    • M — масса в килограммах;
    • T — температура в °С (цена единицы младшего разряда 0,1 °С);
    • H — уровень в мм (цена еденицы младшего разряда 0,1 мм);
    • С — скорость распространения звука в жидкости в м/сек (цена еденицы младшего разряда 0,1 м/сек);
    • Ro — плотность при текущей температуре в г/см³(цена еденицы младшего разряда 0,0001 г/см³);
    • Ro20 — плотность при температуре 20 °С в г/см³ (цена еденицы младшего разряда 0,0001 г/см³);
    • Mп — масса пара в кг.

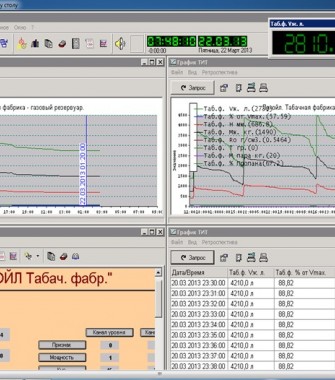

    Пример отображения результатов измерения
    03 Результаты измерений

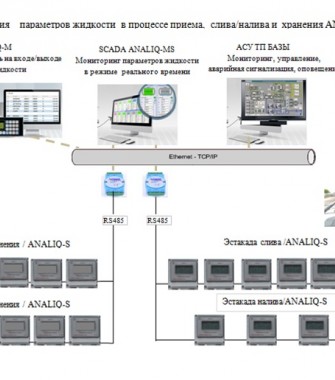

  • Типовая структурная схема автоматизации
    06 07 CТРУКТ СХЕМА

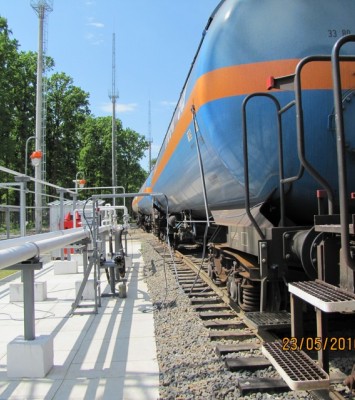

Контроль нефтепродуктов в цистернах ж.д. состава

05

Данное решение применяется при необходимости измерений большого количества железнодорожных цистерн . Оперативный учет массы нефтепродуктов в цистернах железнодорожного состава на любом участке пути, в том числе под контактной электросетью, контроль типа и качества нефтепродуктов без вскрытия цистерн, без проведения анализа в лаборатории - одно из наиболее эффективных применений, которое обеспечивает быструю окупаемость прибора.

Для контроля и учета перевозимых нефтепродуктов, формирования отчета в соответветствии с товарно-транспортной накладной, в комплект поставки входит программное обеспечение ANALIQ, которое инсталируется в среде ОС Windows компьютера.

Особенности решения

Существуют две основные версии программного обеспечения уровнемера–анализатора ANALIQ-M:

  • Версия ПО «Видимые измерения» -  на индикаторе ЖКИ отображаются результаты измерений
  • Версия ПО «Слепые» измерения» разработана для минимизация влияния человеческого фактора:
    — на индикаторе ЖКИ не отображаются результаты измерений
    — на индикаторе отображаются  типы и номера цистерн , сообщения об ошибке и подсказки пользователю
    — реализована поисковая система номера цистерны по любому количеству последних цифр ее номера

Перед началом измерений в уровнемер Analiq-M от компьютера из программы ANALIQ передается список номеров и типов цистерн, которые следует измерить в соответствии с накладной.

Список номеров и типов цистерн
05 ВВОД

В энергонезависимой памяти уровнемера-анализатора записаны более 100  калибровочных таблиц  железнодорожных и стационарных резервуаров.

Независимо от версии ПО, уровнемер-анализатор позволяет производить групповое запоминание всех данных измерений и вычислений с последующей выдачей их в компьютер через RS232/USB.

В отчете отображаются: номер и тип цистерны согласно накладной, уровень (мм), температура (град С), плотность (г/см3, 4 знака после запятой), плотность приведенная, объем (м3), масса (Т, с точностью до кг.), тип продукта, определенный прибором (А76 Лисичанск, А95 Лукойл, ДТ зимнее Кременьчуг и т.д.), уровень подтоварной воды (мм). Для смеси пропан-бутана отображается процент пропана.

Принятые от уровнемера-анализатора ANALIQ-M данные отображаются в формате Excell.

Список принятых данных

05 список принятых данных

Ручной расчет

Программное обеспечени ANALIQ позволяет работать автономно. При этом данные об уровне налива, скорости звука, температуре и типе цистерны (резервуара) вводятся вручную.

05 ручной расчет

Программное обеспечение  Analiq в режиме ручного расчета  позволяет:

  • автоматически определять тип жидкости по введенным данным;
  • осуществлять приведение плотности жидкостей к стандартным условиям (Т=20 и Т=15);
  • вычислять плотность жидкости при температуре измерения по введенным данным при  (Т=15,Т=20) или любой другой температуре;
  • определять плотность, объем  и массу жидкой фракции многих нефтепродуктов, СУГ, хлора и аммиака;
  • определять  процентный состав  пропан-бутана;
  • производить расчеты давления насыщения паров для СУГ, хлора и аммиака;
  • определять плотность, объем и массу паров сжиженных газов, и т.д.

Более подробно с работой программы Analiq можно познакомиться в руководстве по эксплуатации Analiq-M.

Автоматизация сливно-наливных эстакад

07

Данная система является подсистемой АСУ ТП хранения и перемещения сжиженных газов, аммиака и других агрессивных, ядовитых, легковоспламеняющихся , горючих или   находящихся под давлением в закрытых резервуарах жидкостей.

Типовая структурная схема показана на рисунке.



Основными составляющими системы являются:

  • стационарные уровнемеры-анализатор ANALIQ-S, устанавливаются на каждый резервуар парка хранения, технологический резервуар, пост перегруза и обеспечивают непрерывное измерение уровня, температуры, определение плотности, объема, других параметров жидкостей.
  • программно- аппаратный комплекс SCADA ANALIQ-MS.

06 07 CТРУКТ СХЕМА

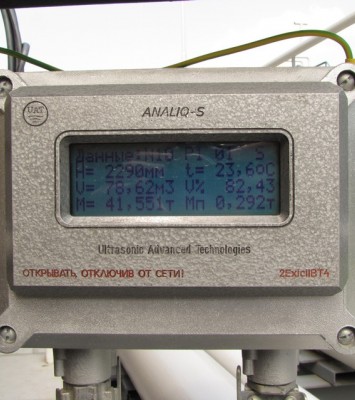

Уровнемер-анализатор стационарный ANALIQ-S

02

Стационарный уровнемер-анализатор ANALIQ-S устанавливается на каждый резервуар парка хранения, заправки СУГ, технологический резервуар, пост перегруза нефтепродуктов и обеспечивает непрерывное измерение уровня, температуры, определение плотности, объема, других параметров жидкостей. Данные измерений, аварийные сигналы передаются в компьютер , микроконтроллер беспроводной связи или другие устройства АСУ ТП. Уровнемер ANALIQ-S в некоторых случаях может заменить или дублировать датчики уровня.

    • долговечность - отсутствие контакта с внутренней средой резервуара;
    • работа сквозь стенки резервуара;
    • измерение для СУГ % соотношения пропан/бутан, давления и массы пара;
    • передача данных по интерфейсу RS-485 на расстояние до 1500 м;
    • взрывобезопасность;
    • наличие модификации без ЖКИ;
    • проектирование, поставка системы "под ключ", в том числе SCADA;
    • инсталляция и обслуживание без остановки технологического процесса
  • Уровнемеры-анализаторы  ANALIQ-S  находят применение на  предприятиях, где требуется непрерывный   мониторинг различных параметров жидкостей (уровень, плотность, температура,объем, масса, давление и масса пара).

    Особенно эффективно применение наших уравнемеров для автоматизации технологических процессов по хранению и перемещению сжиженных газов, аммиака и других агрессивных, ядовитых, легковоспламеняющихся, горючих или   находящихся под давлением в закрытых резервуарах жидкостей.

    Объектом автоматизации являются резервуары для хранения и сливоналивные эстакады, которые оборудуются средствами контроля и управления опасными параметрами процесса.

    Стационарные уровнемеры-анализаторы ANALIQ-S  применяются для замены существующих, морально и физически устаревших систем измерения уровня – механических,  погружных, радиоизотопных и других, имеющих непосредственный контакт с жидкостью или ее парами. Уровнемеры-анализаторы  являются  альтернативой сравнимым по точности, но более дорогостоящим и требующим контакта с парами жидкости радарным системам.

    Востребованы:

    — Нефтехимия
    — Химическая промышленность
    — Электростанции
    — Фармацевтика

    — Пивоварение, виноделие
    — Железная дорога
    — Транспортировка и хранение нефтепродуктов, аммиака, сжиженных газов

    • Связь с внешними устройствами (компьютер, микроконтроллер)
    • Толщина стенок резервуара, сквозь которые работает прибор —0-50 mm
    • Диапазон измеряемых уровней 30- 50000 mm
    • «Погрешность прибора» +/-1 mm в интервале 100-5000 mm

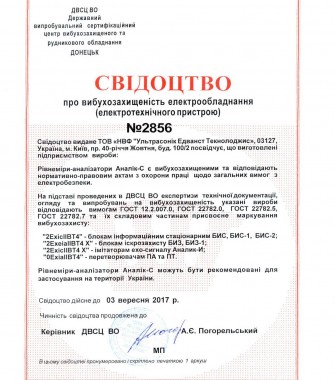

    • Маркировка взрывобезопасности ПА и ПТ — «0ЕхісIIBT4 Х»
    • Рабочая температура БИЗ, БИС (-30-+50 OС) , ПТ / ПА (-50-+50 OС)
    • Степень защиты составных частей IP65
    • Габаритные размеры БИЗ и БИС — не более (244х175х77) мм
  • Уровнемер-анализатор Аналик-S устанавливается возле каждого резервуара или поста слива-налива. Каждый уровнемер укомплектован двумя ультразвуковыми антеннами (преобразователи акустические ПА), и датчиком температуры ПТ.

    Антенна скорости используются для измерения времени отклика от противоположной стенки резервуара, а антенна уровня - от поверхности жидкости.

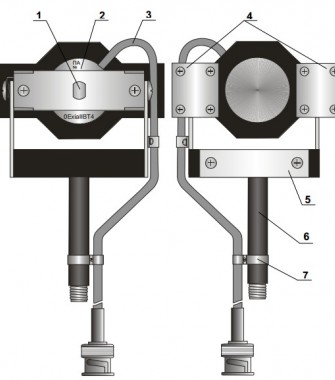

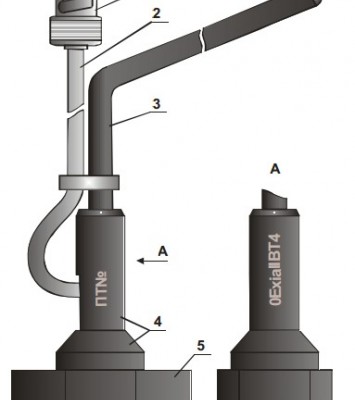

    Способ установки ультразвуковых антенн и датчика температуры с наружной стороны стенки цистерн подвижного состава на постах эстакад налива-слива —магнитный. Для крепления на стационарные резервуары используются специальные прижимные устройства, поставляемые в комплекте.

    Все приборы имеют индивидуальные номера и связаны по общей паре проводов с компьютером (Windows) или микропроцессорным коммуникационным контроллером.

    Программное обеспечение SCADA ANALIQ-MS имеет интуитивно понятный интерфейс и выполняет две основные функции:
    — передачу в энергонезависимую память прибора калибровочной таблицы и типа измеряемой жидкости;
    — полученных от уровнемеров результатов измерений и их визуализацию.

    Уровнемеры могут работать самостоятельно независимо от наличия связи с компьютером.

Оперативный аудит резервуарного парка

04
  • снятие остатков светлых нефтепродуктов;
  • метрологическая аттестация оборудования нефтебаз;
  • градуировка резервуаров с точностью 0,2 % -0,5%;
  • наблюдение за деформациями вертикальных резервуаров;
  • разработка концепции внедрения или модернизации АСУ нефтебазы.

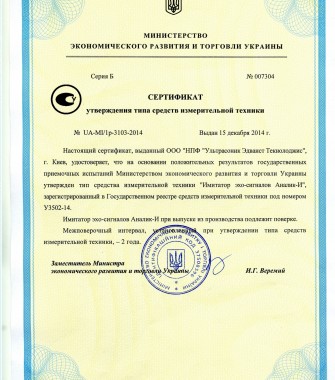

Иммитатор эхо-сигналов ANALIQ-I

Иммитатор эхо-сигналов ANALIQ-I предназначен для проведения метрологической аттестации ультразвуковых уровнемеров по месту их эксплуатации. Первичную метрологическую аттестацию проводит Укрметртестстандарт на специальной метрологической установке.

04

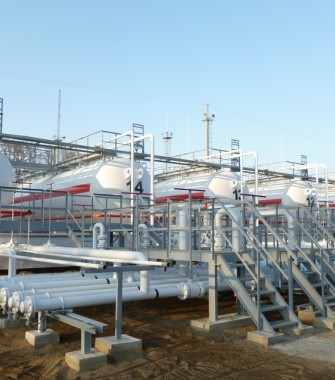

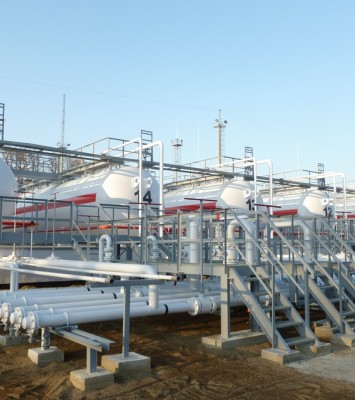

Автоматизация парков хранения СГЖ

06

Данная система является подсистемой АСУ ТП хранения и перемещения сжиженных газов, аммиака и других агрессивных, ядовитых, легковоспламеняющихся , горючих или   находящихся под давлением в закрытых резервуарах жидкостей.

Типовая структурная схема показана на рисунке.



Основными составляющими системы являются:

  • стационарные уровнемеры-анализатор ANALIQ-S, устанавливаются на каждый резервуар парка хранения, технологический резервуар, пост перегруза и обеспечивают непрерывное измерение уровня, температуры, определение плотности, объема, других параметров жидкостей.
  • программно- аппаратный комплекс SCADA ANALIQ-MS.

06 07 CТРУКТ СХЕМА

Система техногенной безопасности

08

Главная цель внедрения автоматизированных систем раннего выявления угроз возникновения чрезвычайных ситуаций и оповещения парков хранения и перегуза жидкого аммиака, сжиженных газов, других взрывоопасных или ядовитых жидкостей - недопущение возникновения опасных событий или чрезвычайных ситуаций или минимизации последствий в случае их возникновения.

Специалисты ООО «НВП Укравтоматика» в кратчайший срок разработают концепцию, перспективную структурную схему
«СРВНСО Предприятия», техническое задание и проект учитывающие необходимость выполнения общих технических требований:



  • Стандарта МЧС Украины «Безопасность в чрезвычайных ситуациях. Автоматизированная система раннего выявления чрезвычайных ситуаций и оповещения», СОУ МЧС 75.2-00013528-003: 2011;
  • Государственных строительных норм ДБН B.1.2-3: 2014 «Автоматизированные системы раннего выявления угрозы возникновения чрезвычайных ситуаций и оповещения населения;
  • Правил безопасной эксплуатации наземных складов синтетического жидкого аммиака (Приказ Министерства энергетики и угольной промышленности Украины 24 октября 2014 N 754;
  • Интеграцию с «СРВНСО объекта», действующих на предприятии систем мониторинга параметров технологического процесса;
  • Интеграцию всех объектовых СРВНСО в автоматизированную многоуровневую СРВНСО предприятия;
  • Возможность внедрения единой интегрированной автоматизированной системы мониторинга и управления (АСМУ) и наблюдения за технологическими процессами из одной операторной, диспетчерской;
  • Использование открытых международных стандартизированных интерфейсов для обмена информацией с территориальной и общегосударственными автоматизированными системами централизованного техногенного наблюдения и оповещения.
08 АСМУ Парка хранения Аммиака
Ультразвуковые уровнемеры-анализаторы жидкостей ANALIQ

Инновационный метод измерений позволил оперативно определять не только уровень, но и тип, плотность и массу жидкости, процентное соотношение пропана и бутана в сжиженных углеводородах, другие качественные характеристики жидкостей без применения дорогостоящих спектроанализаторов.

Приборы выпускуаются нашей "дочерней компанией" НПФ "Ультрасоник Эдванст Техполоджис" в которую вошли разработчики и конструкторы "НИИ Гидробор". Фундаментальные знания в области гидроакустики, электроники, современной микропрооцессорной техники позволили разработать устройства, работающие по принципу ультразвуковой эхо-локации жидкости сквозь стенку резервуаров, цистерн, труб, баллонов без контакта с измеряемой жидкостью или её парами.

Портативные и стационарные уровнемеры-анализаторы Analiq предназначены для автоматизации технологических процессов, требующих бесконтактного, взрывобезопасного, непрерывного или эпизодического измерения уровня, температуры, объема, массы, плотности нефтепродуктов (включая сжиженные газы пропан-бутан, хлор, аммиак), масел, спиртов, эфиров, щелочей, кислот и других звукопрозрачных жидкостей в наземных закрытых, опломбированных или находящихся под давлением резервуарах, смесительных камерах, сепараторах, топливных баках и т.д.
